E-CAD *)

 *) entwickelt von der FirstInVision Software GmbH

Das 3D-Erfassungsmodul E-CAD wurde speziell an die Erfordernisse zur energetischen Bilanzierung von Gebäuden gemäß GEG angepasst. Komplexe Gebäudegeometrien können einfach und intuitiv konstruiert, Zonen gemäß DIN V 18599 festgelegt werden. Die Datenerfassung wird über eine 3D-Visualisierung unterstützt.

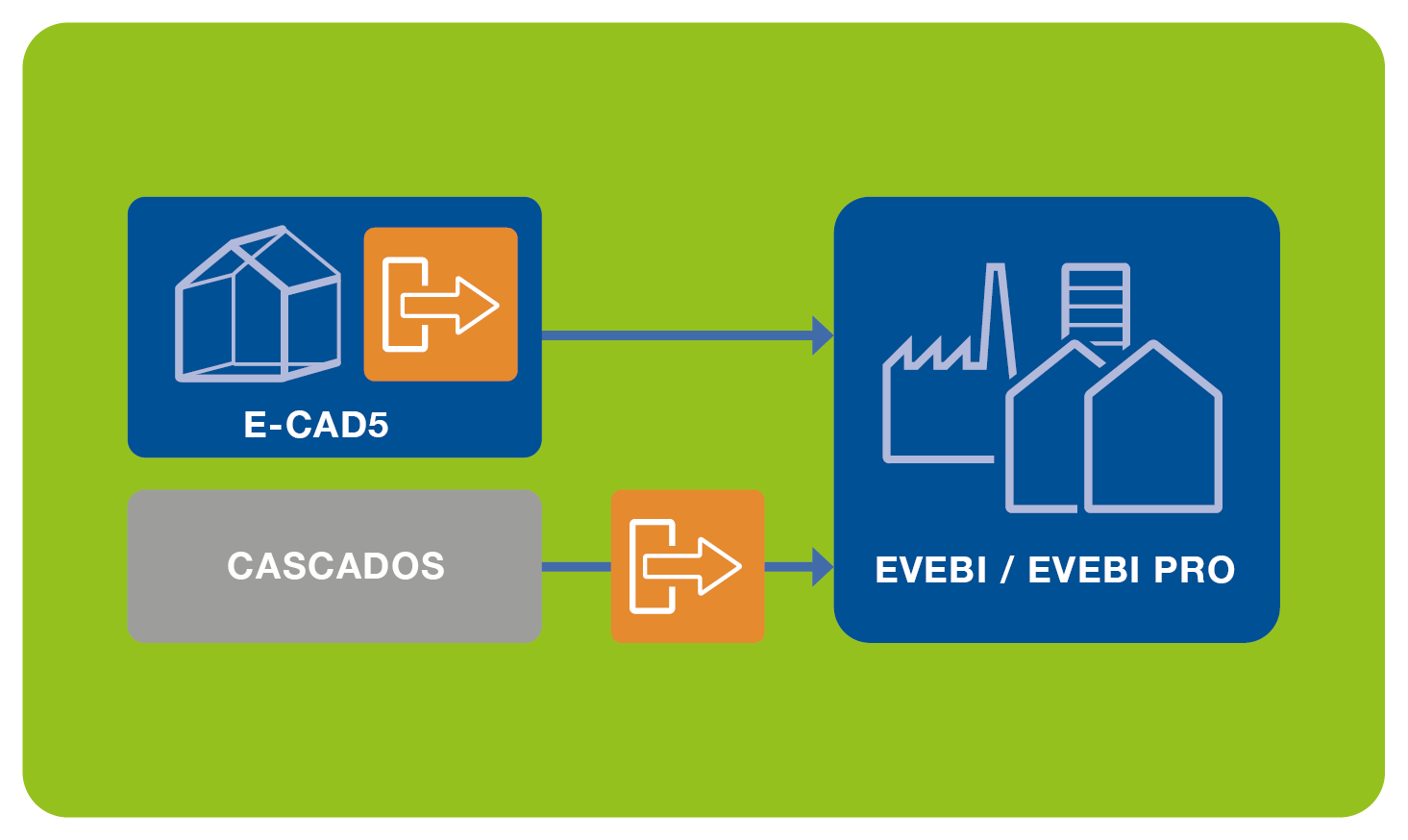

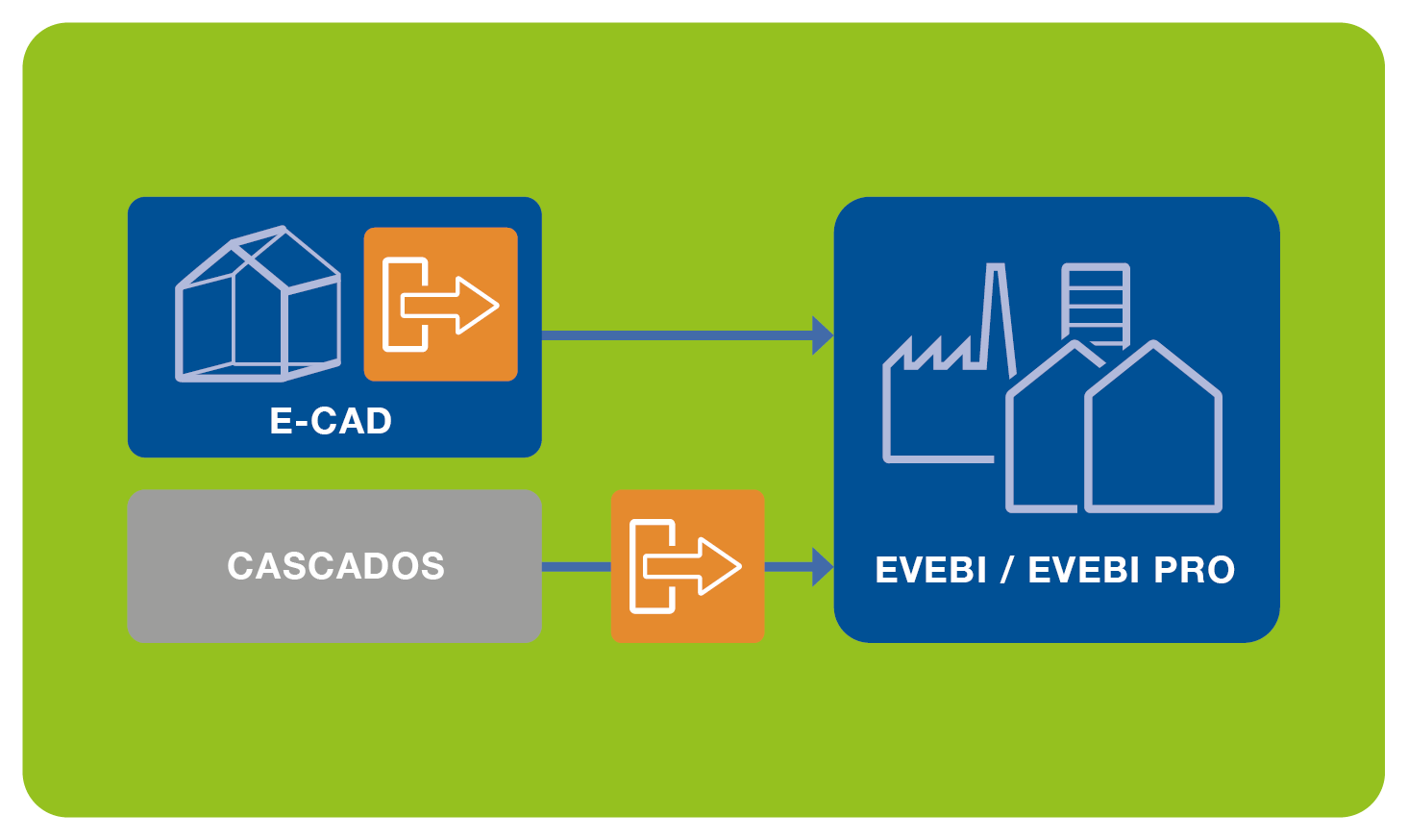

Über eine xml-Schnittstelle werden die Daten (Zonen, Bauteile und Fenster mit ihren zugehörigen Flächen (Gebäudehülle /Raumbegrenzungsflächen) sowie Konstruktionen an EVEBI übergeben.

Voraussetzungen

• EVEBI-Modul Raumbuch Pro

Dateneingabe

1. Schnelle und intuitive Gebäudeerfassung

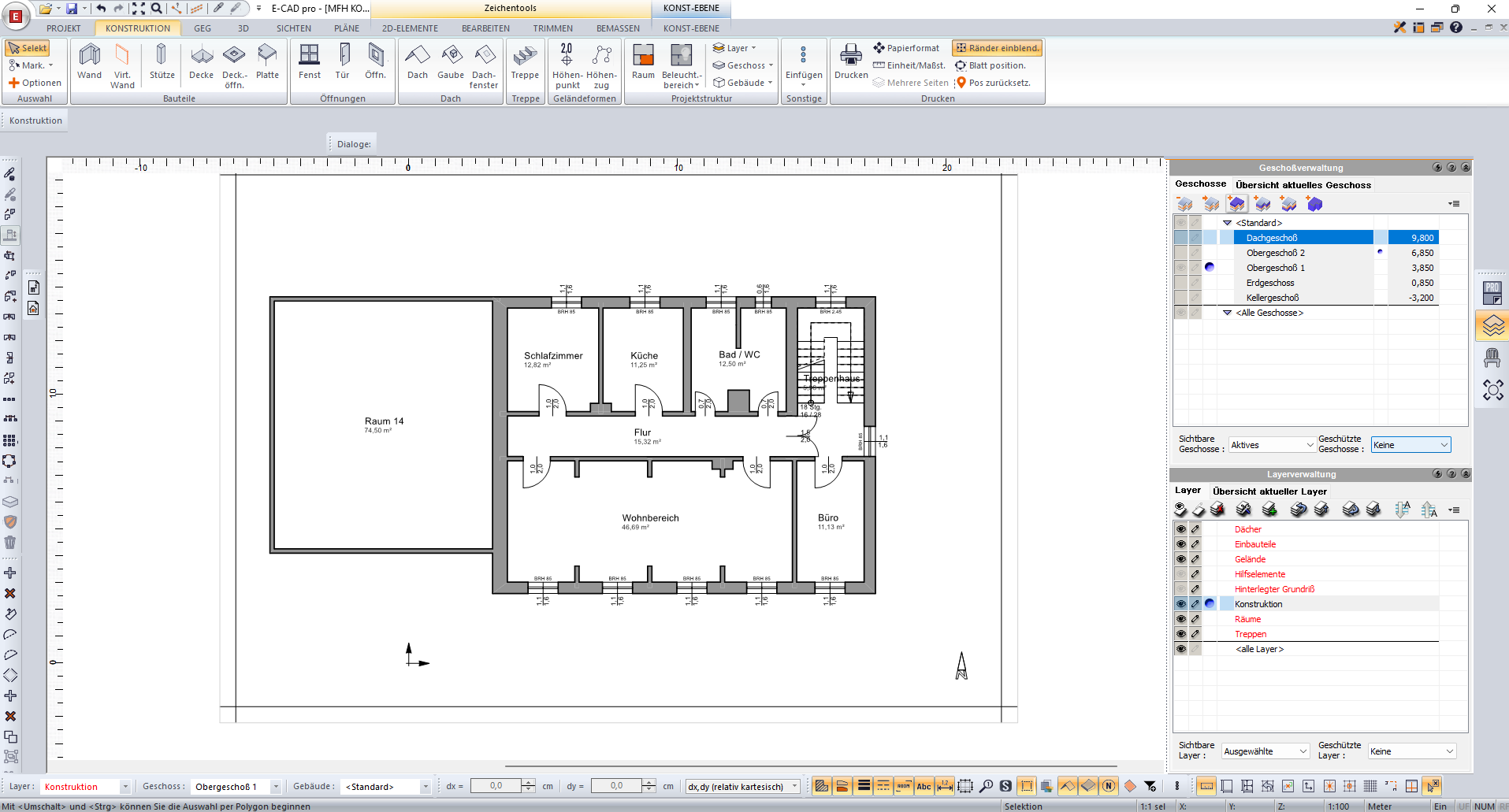

• Wände, Fenster, Decken und Dächer können in einfacher und komfortabler Weise im 2D-Modus gezeichnet werden. Datenbanken unterstützen die Eingabe hinsichtlich der Baustrukturen und U-Werte.
• Die Bearbeitung erfolgt über Layer (Ebenen). Damit kann eine geschossweise Bearbeitung erfolgen.

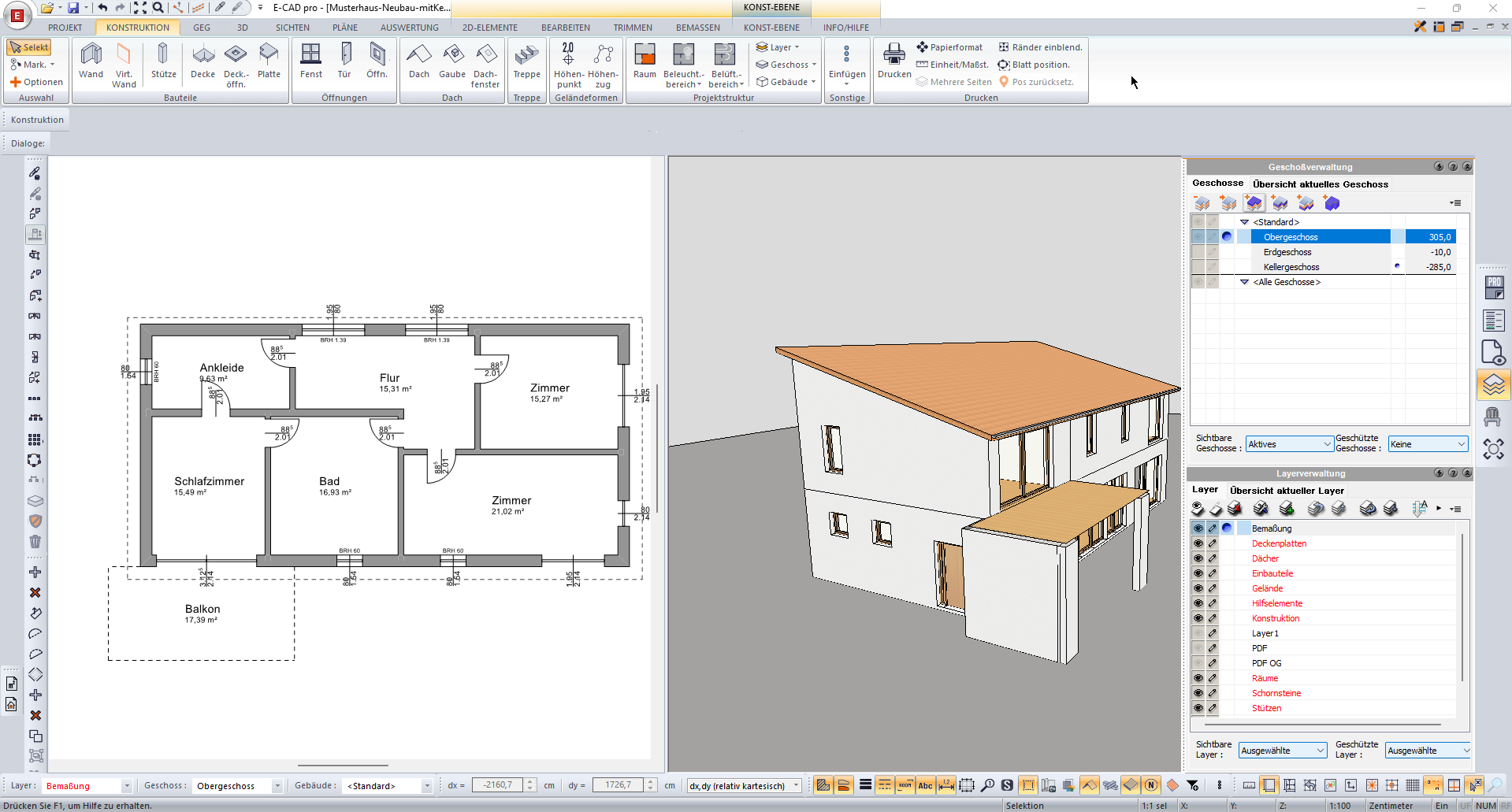

• Über eine 3D-Visualisierung wird die Eingabe geprüft, korrigiert und ergänzt.

2. DXF/DWG und Bilddateien als Vorlage

• Übernahme von Plänen im DXF- oder DWG-Format möglich.
• Die Übernahme aus Bilddateien (jpg o.ä.) ist ebenfalls möglich. Über ein Referenzmaß kann der Maßstab festgelegt werden. Über Fangpunkte können die Element konstruiert werden. Die Anzahl der Fangpunkte bestimmt die Genauigkeit der Zeichnung.

3.  Übersichtliche Zonierung

• Auf Basis der Raumgeometrie ermittelt E-CAD automatisch die Zonengeometrie. Die Nutzungsprofile der Zonen können nach DIN V 18599 gewählt und zugeordnet werden.
• Im 3D-Modus kann die Zonierung visualisiert und überprüft werden.

4. Gebäudehülle

• Die Ermittlung der Gebäudehülle erfolgt automatisch auf der Basis der Zonierung.
• Die Geschosshöhen werden automatisch übernommen, auch im Bereich von Kehlbalkenlagen und in Dachschrägen.
• Die erdberührten Wandflächen werden erfasst, ebenfalls automatisch aus dem Geländemodell.

5. Zuweisung der U-Werte

• U-Werte der Fenster, Türen, Wände etc. können visualisiert und global über die Standard-Zoneneinstellungen festgelegt werden.
• U-Werte einzelner Bauteile oder Bauteilgruppen können über Eigenschaftsdialoge festgelegt werden.

6. Zuweisung der Konstruktionen aus EVEBI (ab E-CAD5)

• Zugriff auf die Konstruktionsdatenbank von EVEBI zur Bestimmung des Konstruktionsaufbaus der Bauteile.

7. Erfassung des Geländes (Hanggrundstück)

• In der 3D-Ansicht wird das Gelände festgelegt. Die Außenwände werden damit automatisch an Erdreich oder Außenluft angrenzend definiert.

8. Gebäudeorientierung mit Nordpfeil

• Für die Festlegung der Orientierung nach Himmelsrichtung wird der Nordpfeil angegeben. Damit werden bspw. solare Gewinne in EVEBI ermittelt.

9. Überprüfung der Geometrie im 3D-Modell

• Die Richtigkeit der Daten kann abschließend in der 3D-Ansicht geprüft werden. Hier sind in einfacher Weise Korrekturen möglich.

10. Übergabe der Daten nach EVEBI

• Die Daten werden in einer XML-Datei gespeichert und damit für die Übergabe vorbereitet.

Ausgaben

• Sämtliche Hüllflächen werden zonenweise und sortiert nach Himmelsrichtung ausgegeben.
• Neben Fläche, Dicke und U-Wert werden auch die Formeln zur Flächenberechnung ausgegeben.

Import der Daten in EVEBI

• Die Daten der Bauteile werden in EVEBI importiert. Hierbei werden bereits die Zonen und Räume angelegt und die Bauteile zugeordnet.
• In das Raumbuch Pro werden Ausrichtung, Raumflächen (Brutto) und das angrenzende Medium übergeben.
• Handelt es sich um ein Nichtwohngebäude, werden die Beleuchtungsbereiche in EVEBI raumweise angelegt und können im nachhinein angepasst werden. Dabei wird aus E-CAD die Raumgröße (m²) den Beleuchtungsbereichen  zugewiesen.

Nach oben

• RAM: 4096
• Festplatte: 40 GB
• Externe Festplattenkapazität: 5 GB
• Grafikkarte: AMD/ATI or Nvidia based graphic card (GPU)
• Monitor: 17''
• Farbtiefe: 16 bits
• Auflösung: 1024x768 oder höher
• CPU: Petium Dual-Core x64
• Betriebssystem: ab Windows 10

Genauere Informationen finden Sie im E-CAD Handbuch

Präzises Konstruieren neu definiert.
Genauer und Flexibler arbeiten:

• Neue Fangfunktionen für exakte Konstruktionen
• Holzkonstruktionen vollständig integrierbar und planbar
• Arbeiten in Ansichten und Schnitten: In 2D-Sicht sind alle sichtbaren Elemente änderbar, Höhenlage und Größe sind direkt über Griffe festzulegen
• Konstruktionsebenen einfacher setzen & beschriften
• Anzeigefilter nach Objekttyp, DIN 276, LCA & U-Werten
• Stammdatenexplorer mit globaler Zuweisung & IFC-Integration

Produktives Arbeiten auf neuem Niveau
Schneller – Klarer – Individueller

• Neues Hilfe-Ribbon für schnelle Orientierung
• Verbesserte Zoom/Pan-Darstellung & integrierte Bildschirmlupe
• Symbole für Lüftungsschemas
• Ansichtsfenster für gezielte Detailarbeit – auch auf separaten Monitoren

Neue & verbesserte Bauteile
Mehr Flexibilität in der Konstruktion:

• Dächer: Fangpunkte an allen sichtbaren Linien
• Platten/Decken mit Bögen & Öffnungen
• Polygone mit Flächen- & Umfangsbeschriftung
• Gauben jetzt umfangreich editierbar
• Räume: Heizlastbeschriftung, GEGXML-kompatibel
• Belüftungsbereiche mit Luftwechselrate, Farbhervorhebung & Legende

GEG & Hüllflächen
Zonierung jetzt noch präziser:

• Fenster in innen liegenden Wänden an einem Höhensprung im Dachgeschoss werden erkannt
• Neuer Lüftungsschema-Symbolsatz

Erweiterter Datenaustausch (IFC)
Mehr Kompatibilität & Datenqualität:

• Unterstützung von IFC4X3
• Import auch unvollständiger Dateien
• U-Wert-Integration, Importprüfung & native Objekterzeugung
