Sommerlicher Wärmeschutz Simulation

Die Einhaltung des sommerlichen Wärmeschutzes ist nach GEG  für Neubauten verpflichtend. Genügt die Ermittlung des Sonneneintragskennwertes nicht, so kommt eine thermische Gebäudesimulation nach DIN 4108-2 in Frage.

Hierbei erfolgt der Nachweis der Einhaltung der Übertemperaturgradstunden der Räume im Gebäude.

Während bei der Ermittlung des Sonneneintragskennwertes vor allem die Sonnenstrahlung durch die Fenster ermittelt werden, erfolgt die Berechnung der Übertemperaturgradstunden mittels einer thermischen Simulation. Hierbei werden u.a. zu jeder Stunde im Jahr die erwarteten Raumtemperaturen ermittelt.

Die Anforderungen an den sommerlichen Wärmeschutz gem. DIN 4108-2: 2013-02 sind sehr streng und der Nachweis mittels Sonneneintragskennwertes oft nicht ohne teure technische Konstruktionen möglich. Daher bietet die Simulation mit ihren wesentlich genaueren Ergebnissen und einer detaillierten Bewertung der thermischen Verhältnisse im Gebäude eine gute Alternative.

Das Modul ist für Wohn- und Nichtwohngebäude sowohl für den Neubau als auch die Sanierung geeignet.

Voraussetzungen

• Raumbuch Pro
• E-CAD (optional)

Dateneingabe

• Projektdaten in EVEBI (Standort - Klimaregion)
• Raumdaten, Nutzungsverhältnisse (manuelle Eingabe im Raumbuch oder Import aus E-CAD)
• Fensterbauteile, insbesondere g-Wert, 2- oder 3-fach-Verglasung, Rahmenanteil
• Bauteile (Raumhülle)
• Lüftungsdaten, insbesondere Nachtlüftung
• Wärmegewinne (Personen, Beleuchtung, Arbeitsgeräte
• Außenklima

Berechnungsgrundlagen

• DIN 4108-2, 8.4 in Anlehnung an DIN EN ISO 13791
• Raumweise Simulation

Ergebnisse

• Übertemperaturgradstunden des Raumes im Jahr
  (Eine Übertemperaturgradstunde entsteht, wenn die Grenztemperatur für eine Stunde um ein K überschritten wird)
• Überschreitungshäufigkeit der Grenztemperatur im Raum
• Übersichtliche Tabelle aller Räume

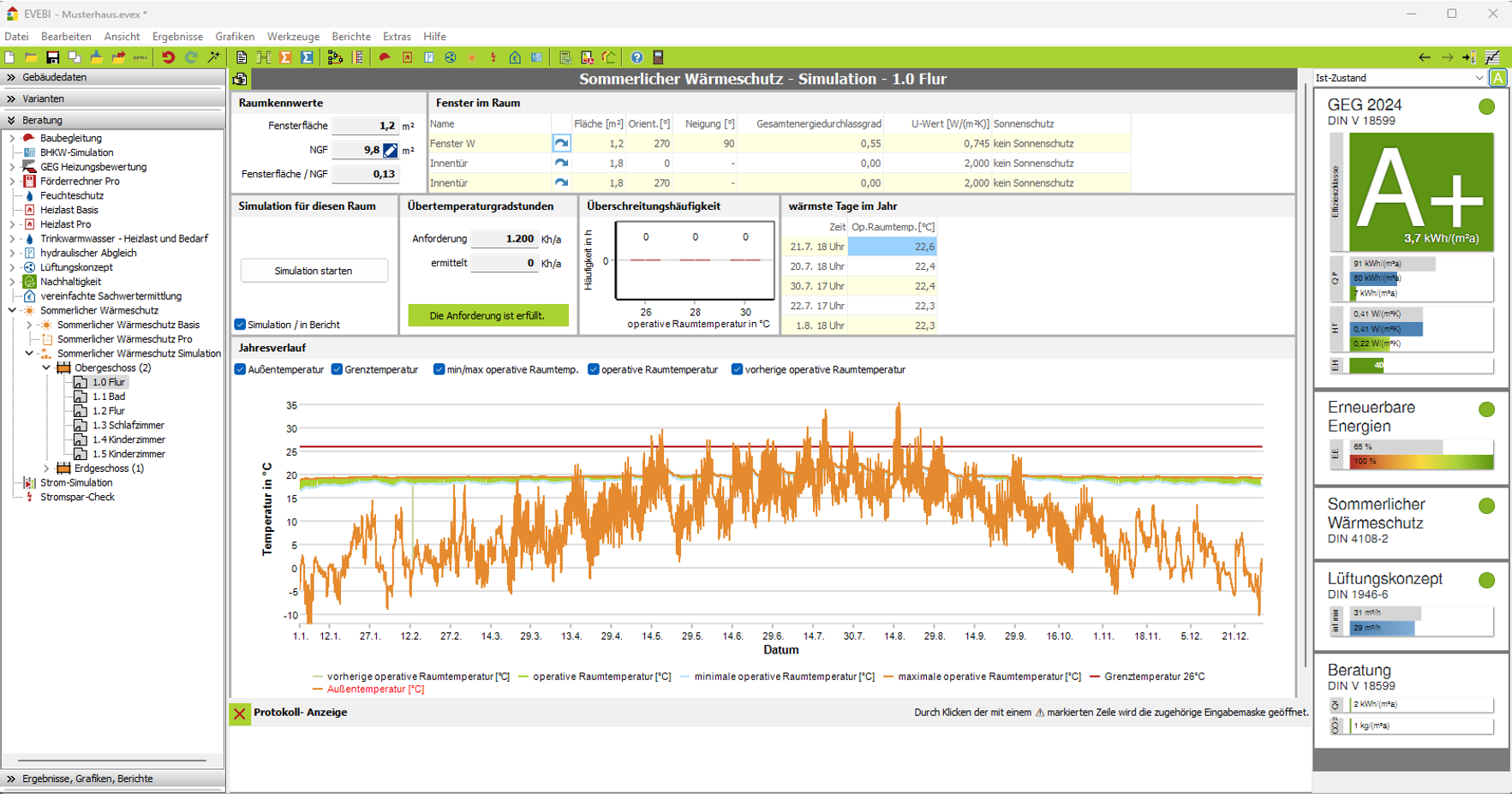

• Ergebnisse grafisch
• Per Mausklick Direktsprung zum gewünschten Raum mit Bearbeitungsmöglichkeiten

Ausgaben

• Ergebnisbericht (pdf-Datei) mit Räumen und allen für den sommerlichen Wärmeschutz relevanten Daten einschl. Randbedingungen und Simulationsergebnissen
• Die Ausgabe kann für ausgewählte Räume erfolgen
